计算机辅助设计也被称为计算机辅助设计。在日常的图纸设计中，我们经常需要CAD软件来帮助我们完成设计。在计算机辅助设计绘图设计中，经常有许多不规则的曲线。我们需要测量曲线长度，然后通过标尺和相应的数据计算实际长度。想必很多初学者可能不知道如何测量图中不规则曲线的长度。今天，我们将为用户带来详细的教程。有需要的用户应该赶紧去了解一下。

方法/步骤

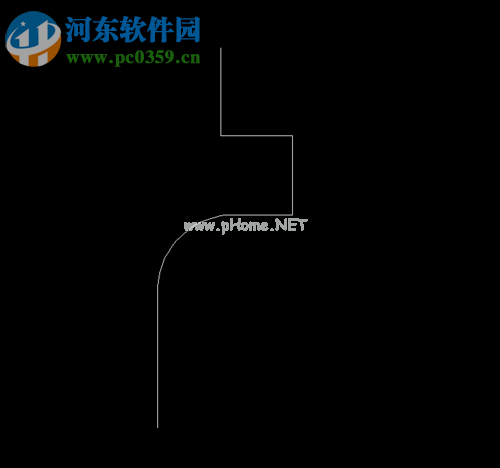

1.为了方便用户理解，这里我们用实际例子来说明，如下图所示，此时，它是一条不规则的直线或曲线。

2.我们可以通过“PE命令”合并直曲线，使它们成为一条完整的曲线。

首先输入命令“PE”，然后点击回车键。

然后输入命令“m”并点击回车键。

然后，我们用鼠标选择对象的多个片段(或多个片段)。

3.当提示是否将直线、圆弧和样条线转换为多段线时？我们可以输入“y”将其转换为多线段。

然后提示选项。我们输入“j”，点击回车键，实现合并，这将成为一条完整的曲线。

4.最后，当我们输入“LI”的命令时，我们点击“回车”来测量整个曲线的长度。

此外，如果合并曲线失败，请确认并检查线段是否连接或超出(泄漏螺纹端)。

以上就是用CAD测量不规则曲线长度的方法，操作起来非常简单。需要的用户要赶紧知道！
