如何将cad文件转换成jpg格式的文件？:在我们使用cad完成图形后，它通常是dwg格式。如果我们的电脑中没有安装CAD软件，我们将无法打开图形，所以我们需要将CAD文件转换为jpg格式，这样我们就可以方便地打开图形。以下是一些具体的操作方法。

　　步骤如下：

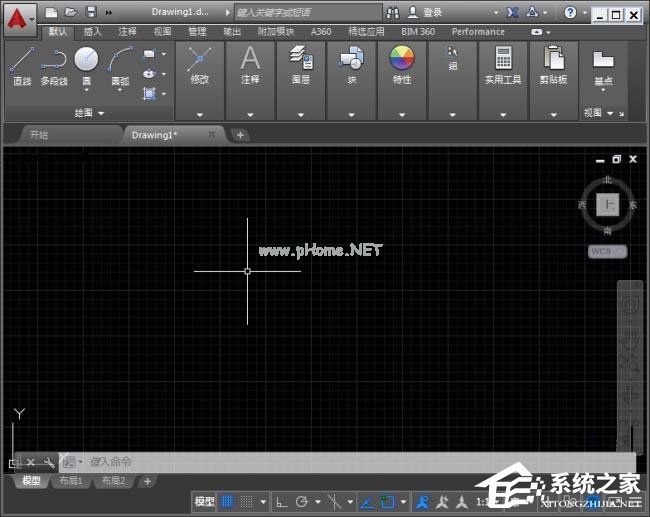

1.在桌面找到CAD的快捷图标，双击打开CAD软件，进入CAD的操作界面，如图：

2.在这个界面中按快捷键Ctrl O，弹出选择文件的对话框，在这个对话框中找到我们的图形文件，如图：

3.打开文件后，找到上面的打印选项，如图：

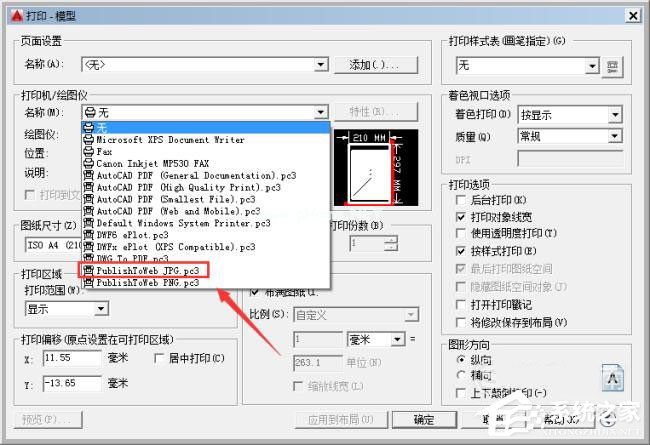

4.单击打印选项，在弹出的对话框中找到打印机绘图仪名称选项，在其中选择PublishToWeb jpg.pc3选项，如图：

5.点击选择选项PublishToWeb jpg.pc3，弹出大小设置对话框，选择默认，如图：

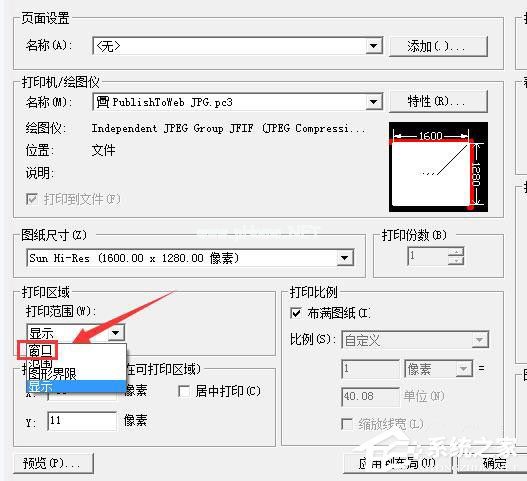

6.找到显示范围选项，在显示范围中选择窗口选项，如图：

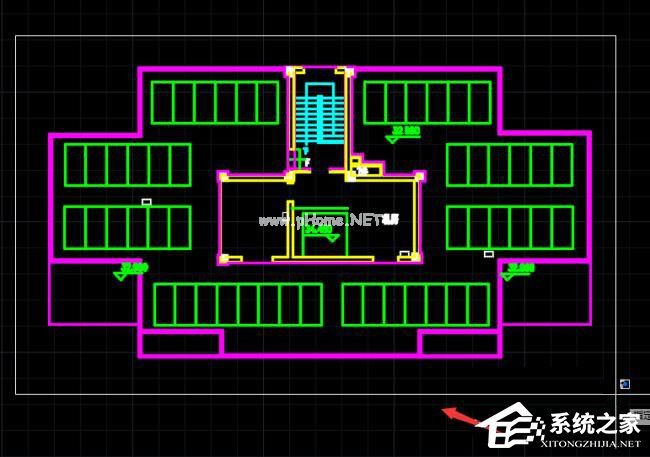

7.点击窗口进入绘图区域，选择图形范围，如图：

8.选择图形范围后，返回打印设置，在该对话框中勾选中心打印，图形方向为水平，如图所示：

9.设置完成后，点击【确定】，弹出浏览打印文件对话框，可以给文件命名，也可以保持默认，如图：

10、点击保存jpg格式文件生成后，打开查看效果如图所示：

以上是将cad文件转换为jpg格式文件的操作方法，经常需要用到CAD绘图伙伴。大家不妨看看上面的教程，这样会更方便你的工作！
