在建筑设计、工程绘图以及机械制图等领域，CAD（计算机辅助设计）软件被广泛使用。通常情况下，设计完成后需要将CAD文件转换成PDF格式，便于查看、打印和分享。而在实际使用过程中，很多用户需要将彩色的CAD图纸转换成黑白PDF或者黑白图片，以降低打印成本，方便标注或满足特定要求。那么，CAD怎么转换黑白PDF？CAD怎么转换黑白图片？本文将结合中国地区实际操作环境，为大家详细介绍几种实用的方法。

一、CAD怎么转换黑白PDF

AutoCAD是目前最主流的CAD软件，在中国设计领域拥有庞大的用户基础。要将彩色CAD文件导出为黑白PDF，主要有以下几种方法：

1. 通过图层属性设置
在AutoCAD中，设计图纸通常分多个图层，每个图层可以设置不同的颜色。用户可以将所有图层颜色调整为黑色或灰度色，方法是进入“图层属性管理器”，修改各图层的颜色为“黑色”或“颜色1”。这样导出PDF时，所有元素都会以黑白显示。

2. 使用“打印样式表（CTB 文件）”实现黑白输出
AutoCAD支持使用打印样式表（CTB文件）控制打印颜色。用户可以新建一个黑白打印样式，将所有颜色映射为黑色。具体操作步骤如下：
（1）打开打印对话框，选择“打印样式表”中的“新建”；
（2）在新建的样式中，将所有颜色设置为打印为黑色；
（3）保存样式文件，并选择该样式打印；
（4）输出PDF时，即可生成黑白图纸。

3. 直接使用AutoCAD自带的“输出PDF”功能
通过“文件”→“导出”→“PDF”，进入输出设置界面，可以选择是否应用打印样式表。如果已经设置了黑白打印样式，PDF自然会是黑白效果。

4. 借助第三方PDF打印工具
在中国，诸如“福昕PDF”、“迅捷PDF转换器”等国产PDF软件支持虚拟打印机功能。用户在AutoCAD中选择“打印”，将打印机设为虚拟PDF打印机，并选择黑白打印选项，即可输出黑白PDF。这些工具有时功能更加强大，支持批量转换，便于工作效率的提升。

二、CAD怎么转换黑白图片

除了PDF，用户还常常需要将CAD图纸转换成黑白图片格式，如JPG、PNG等，用于电子文档、报告或网页发布。以下是几种常见方法：

1. 利用AutoCAD截图保存
在AutoCAD中，将视图区域调整到需要的图纸位置后，使用“命令行”输入“_PLOT”进行打印设置。打印机选择虚拟打印机或实际打印机，打印样式表选择黑白CTB，纸张大小选择合适尺寸，打印输出为PDF后用截图工具（如Windows自带的截图工具或截图软件）截取PDF中的部分内容保存为图片。也可以直接在AutoCAD视图界面使用截图，从而获得黑白图片。

2. 借助图片处理软件转换
先从AutoCAD中导出彩色PDF，然后使用图像处理软件，如中国常用的“美图秀秀”、Adobe Photoshop或免费的GIMP，将彩色PDF导入后通过“灰度化”或“色彩模式转换”为黑白。同时可调节对比度和亮度，优化线条的显示效果。最后另存为黑白图片格式。

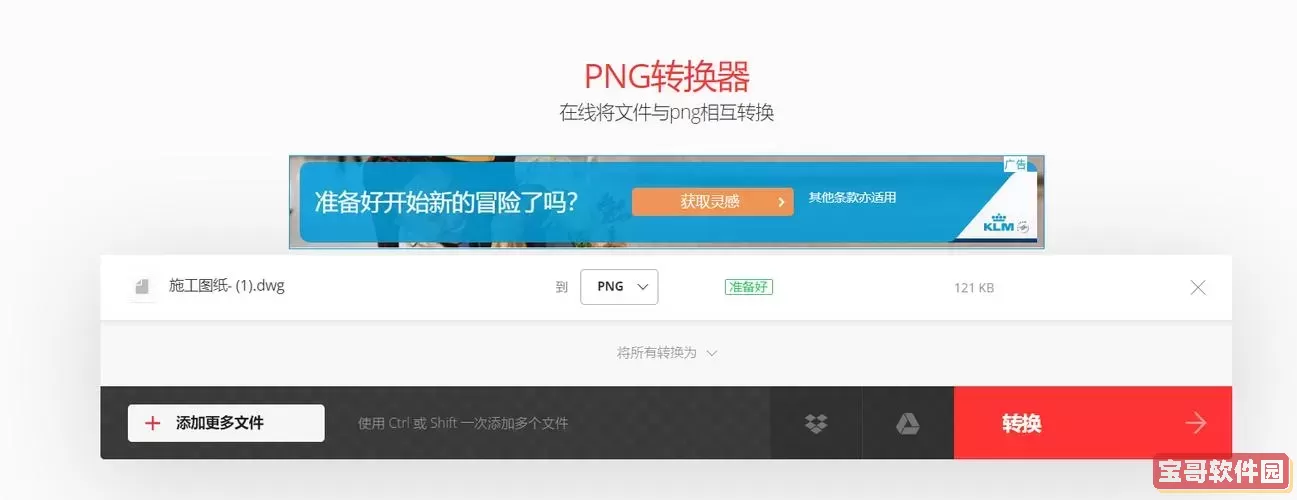

3. 利用在线转换平台
在中国，诸多网络平台提供CAD文件转图片的服务，如阿里云、腾讯云旗下的文档转换工具，以及专业的转换网站。这些平台通常支持批量上传CAD文件，输出黑白图片，方便快捷。但需注意数据安全，避免上传含敏感信息的设计文件。

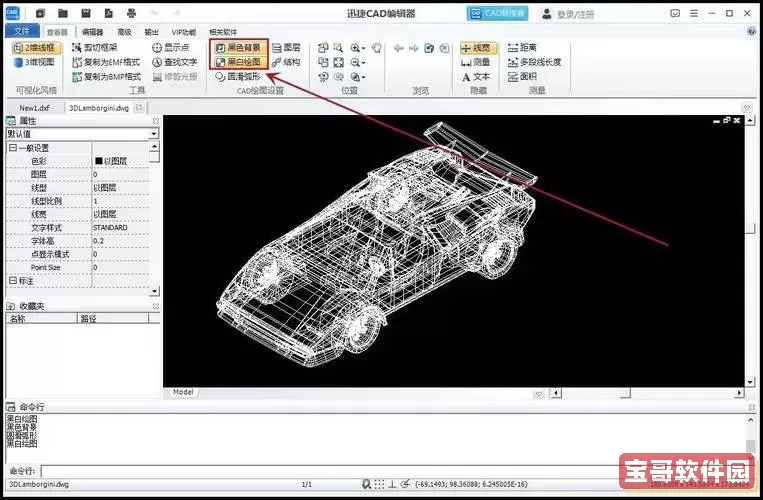

4. 使用专业转换软件
市场上也有专门针对CAD图纸进行格式转换的软件，如“迅捷CAD转换器”、“CAD快速转换器”等，支持将CAD文件转成黑白图片格式。这类软件简单易用，适合不熟悉CAD操作的用户，更适合大批量转换需求。

三、注意事项与建议

1. 保持图纸清晰度
转换为黑白格式后，部分细节可能会丢失。建议在转换前检查线宽和图层设置，适当加粗主要线条，避免因变灰或黑白而导致信息缺失。

2. 打印样式表的使用
学习和规范打印样式表的使用是保证黑白输出质量的关键。中国多数设计企业、学校都有自己标准的CTB文件模板，建议用户统一文件，方便出图和交流。

3. 软件版本兼容性
不同版本的AutoCAD在打印和导出设置上可能存在差异。中国许多单位使用汉化版AutoCAD，界面语言不同但基本功能类似。注意对应官方文档学习操作步骤。

4. 文件安全与版权
上传文件至在线平台时，务必确认平台合法可靠，防止设计文件泄露。尤其是涉及大型建设项目或企业机密设计图纸。

总结：
在中国地区，CAD转换黑白PDF和黑白图片的方法多样，主要依赖于AutoCAD自带的打印样式表功能结合第三方工具实现。用户只要掌握打印样式表的设置和合适的输出流程，即可轻松完成黑白格式的文件转换。同时，借助本地及在线转换软件，可以满足各种场景需求。正确的操作不仅能保证图纸清晰准确，也能提升工作效率，方便设计成果的交流和共享。
