在工程设计、建筑绘图以及机械制造等领域,DWG格式的图纸文件因其专业性和高度兼容性被广泛使用。而PDF格式则作为一种通用的文档格式,被大量应用于文件的传阅和存档。随着工作中需求的增多,很多用户需要将PDF格式的图纸文件转换成DWG格式,以便进行进一步的编辑和修改。那么,PDF转成DWG怎么转换?PDF怎样转换成DWG格式?本文将针对中国地区的用户,详细介绍相关方法和注意事项。
一、PDF和DWG格式简介
PDF(Portable Document Format)是一种便携文档格式,由Adobe公司推出,广泛用于文档的展示和分享。它能保证文档内容在不同设备上的一致性,但不适合直接编辑工程图纸中的矢量信息。
DWG(Drawing)则是Autodesk公司的专有格式,主要用于AutoCAD绘图软件,保存详细的二维和三维设计图形信息,是工程师、设计师日常工作中的重要文件格式。
二、PDF转DWG的必要性
许多CAD图纸经过客户或供应商转换成PDF格式以便传输和存档,但設計师或工程师在接收到PDF后往往需要将其转回DWG格式进行修改或二次设计。此时直接使用PDF文件编辑非常不便,并且很多编辑功能无法实现,因此将PDF转换成DWG格式成为必然需求。
三、PDF转成DWG的转换方法
目前在中国地区,完成PDF转DWG转换主要有以下几种方法:
1. 使用专业转换软件
市面上有许多支持PDF转DWG的专业软件,如AutoDWG PDF to DWG Converter、Any PDF to DWG Converter、Aide PDF to DWG Converter等。这些软件通过智能识别PDF中的矢量图形,将其转换成DWG格式,保留图纸的线条、块参照与文本属性。

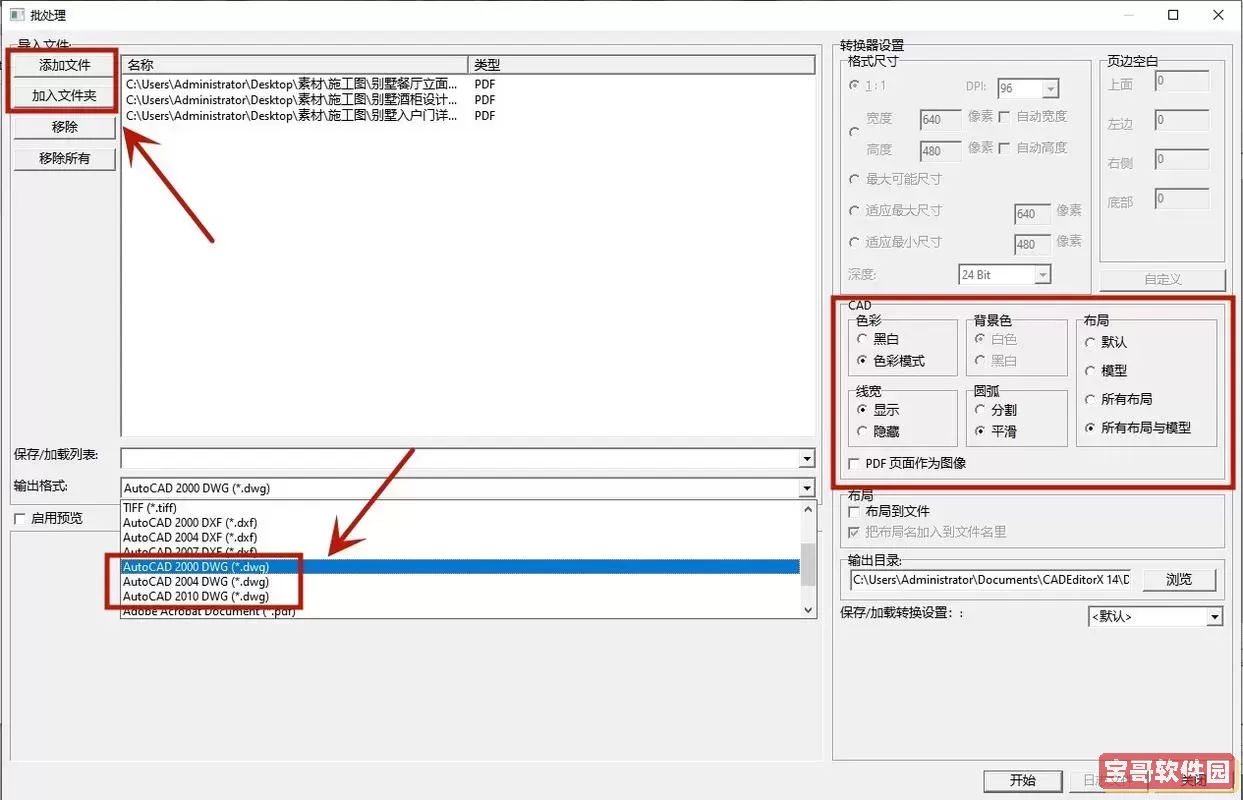

它们的转换过程一般比较简单,只需导入PDF文件,设置相关参数,点击转换即可。部分软件支持批量转换,可以提高工作效率。软件一般支持中文界面,方便中国用户使用。
2. 通过CAD软件自带功能转换
AutoCAD作为行业内主流的软件,部分版本支持直接导入PDF文件并将其转换为可编辑的DWG图形。以AutoCAD 2017及以后的版本为例,可以使用“PDFIMPORT”命令,将PDF中的矢量图形转换成图层、线条和文字。
此方法操作便捷,不需要额外安装软件,且转换效果较为稳定。但对复杂图纸或扫描图像的支持有所限制。
3. 在线转换平台
在互联网环境发达的中国,用户还可以选择使用在线转换网站,例如迅捷PDF转换器、HiPDF、Smallpdf等平台。这些网站提供免费的PDF转DWG服务,用户只需上传PDF文件,稍作等待后即可下载DWG格式文件。
需要注意的是,上传涉及涉及机密或设计版权的文件时应谨慎选择,防止信息泄漏。同时大文件转换速度可能较慢。
4. 人工重绘方式
对于扫描件或者结构特别复杂不便转换的PDF文件,许多专业设计团队会选择使用CAD软件进行人工重绘,保证图纸的准确性和完整性。这种方式工作量较大,适用于高精度要求的场景。
四、PDF转DWG时的注意事项
转换过程中,为保证结果的准确与完整,用户需关注以下几点:
1. 确认PDF文件类型:PDF中如果图纸是矢量格式,转出来的DWG效果会更好;若是扫描的位图,则需要经过OCR识别或人工处理。
2. 检查转换软件兼容性:不同软件对中文字体、符号以及图层的支持程度不同,建议选择支持中文字体的转换软件。
3. 转换后校对:由于转换过程可能产生误差,转换完成后应仔细核对图纸的尺寸、比例及标注内容。
4. 文件安全和隐私保护:尤其使用在线平台时,要确保文件不涉及敏感信息,避免泄密风险。
五、总结
对于中国用户而言,PDF转成DWG主要可以通过专业软件、AutoCAD自带功能以及在线工具来实现。根据文件的类型和用途不同,可选择最合适的方法。专业转换软件和AutoCAD软件的“PDFIMPORT”命令是目前最主流且效果较好的解决方案,能够帮助用户快速完成转换,提高工作效率。同时,转换后一定要进行细致的校对,确保图纸的精度和完整,以满足工程设计的实际需求。
未来,随着技术的发展,PDF转DWG的转换工具将更加智能和高效,用户的转换体验将更加友好,应用范围也会不断拓展。如果您经常有PDF转成DWG的需求,建议选购稳定且功能强大的专业软件,以保障图纸信息的准确传递和高效编辑。
