在现代工程设计中，有限元分析（FEA）被广泛应用于评估和优化产品设计。SolidWorks作为一款强大的三维计算机辅助设计（CAD）软件，提供了集成的有限元分析工具，使得设计师可以在设计过程中直接进行应力、应变和热分析。这篇文章将以一个具体的装配体为例，来说明如何在SolidWorks中进行有限元分析，并分析其在工程中的应用。

实例介绍

本文选取一个简单的机械装配体作为分析对象，该装配体由一个支架和一个电动马达组成。支架的主要功能是固定电动马达并支撑其运动。首先，我们需要在SolidWorks中绘制出这个装配体，并保证各个零部件的连接关系正确。

步骤一：建立装配体

在SolidWorks中，可以通过零件建模和装配两个步骤来完成装配体的创建。首先，分别对支架和电动马达进行建模。对于支架，我们设定其长宽高及厚度，通过拉伸和切削等操作完成形状。电动马达则需要明确其外形尺寸、配件位置和安装孔。完成零件的建模后，我们可以进入装配模式，将这两个零件结合在一起，确保它们的联接方式符合实际需求。

步骤二：应用材料属性

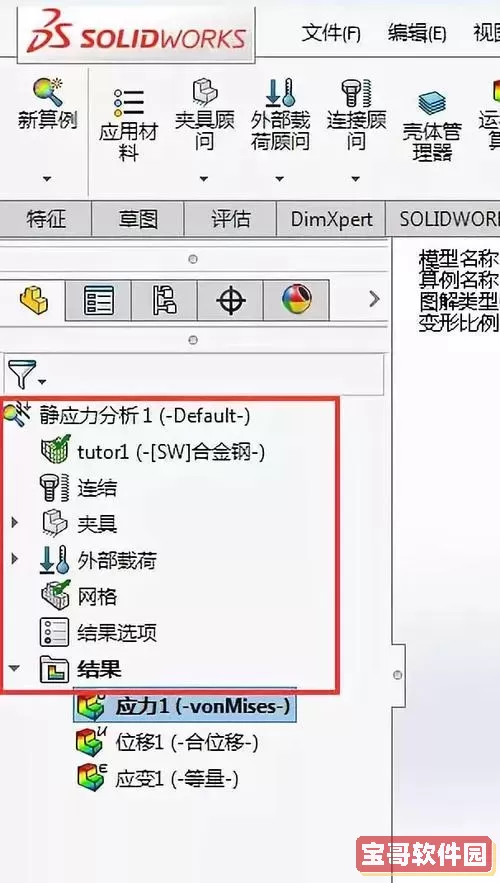

在进行有限元分析之前，需要为每个零件指定材料属性。这是确保分析结果准确性的重要步骤。在SolidWorks中，我们可以使用内置的材料库，选择适合支架和电动马达的材料，例如钢或铝合金，并设置其物理属性，如弹性模量、泊松比等。这些材料属性将直接影响分析结果的可靠性。

步骤三：网格划分

有限元分析需要将装配体划分为小的单元，从而进行数值计算。SolidWorks中的网格划分工具允许我们自定义网格的密度和类型。较细的网格能够提供更高的精度，但也会增加计算量。在本案例中，我们可以对支架部分使用较细的网格，而对电动马达则可使用较粗的网格以节省计算资源。

步骤四：施加载荷与边界条件

在装配体中施加载荷与设置边界条件是有限元分析的重要步骤。我们需要根据实际工作环境，设置外力、重力、温度等影响因素。例如，我们可以在电动马达的固定接口上施加一个固定约束，确保其不会移动，同时在马达的轴上设置运行时产生的扭矩作为外部载荷。确保所有条件都符合实际应用场景，从而提高分析的准确性。

步骤五：运行分析

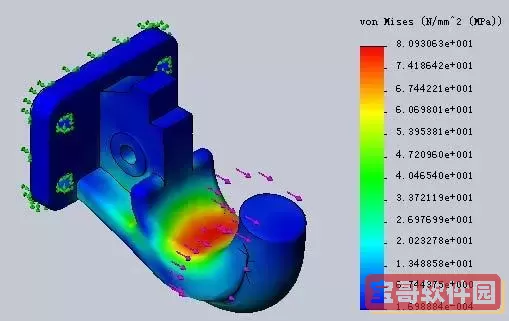

完成上述设置后，我们可以运行有限元分析。SolidWorks会基于所设定的参数进行计算，生成应力、应变及位移的结果。分析完成后，软件将自动生成报告，显示各个区域的最大应力、最小应力及临界点，帮助设计师评估装配体的安全性和性能。

步骤六：结果分析

通过对结果的分析，我们可以识别出装配体中的薄弱环节，判断是否需要对设计进行优化。例如，如果我们发现支架某个区域的应力超出了材料的屈服强度，我们可能需要重新设计这一部分，增加其厚度或改进组合结构。此外，分析结果还可以作为后续优化的基础，进行更为细致的调整.

通过上述实例，我们可以清楚地了解到SolidWorks在装配体的有限元分析中的应用。借助其强大的建模和分析功能，设计师能够在早期阶段发现潜在问题，减少后续修改成本，提高产品的可靠性。随着技术的不断发展，有限元分析将继续在工程设计中发挥更大的作用，为制造业的进步做出贡献。
