前言在上一篇文章中，我们解释了图像金字塔。在这篇文章中，我们开始理解仿射变换。仿射？任何仿射变换都可以变换成矩阵(线性变化)和向量(平移变化)。其实仿射就是两张图片之间的变换关系。例如，我们可以通过仿射变换进行缩放、旋转、平移等操作。一道数学题在解决仿射问题之前，我们先做一道数学题。

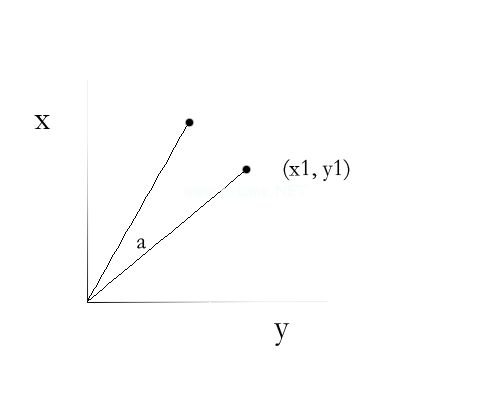

如图所示，点(x1，y1)相对原点旋转了一个角度a，那么这个点在哪里呢？当我们把坐标系改成极坐标时，点(x1，y1)变成(r，)，旋转后变成(r， )。回到直角坐标系，旋转后的点变成(cos( ) * r，sin( ) * r)。然后利用公式：cos()=coscos-sinsinsin()=sincoscossin和原点(cos* r，sin* r)，很容易得到新点(x1 * cos -y1 * sin ，x1 * Sina y1 * cos )。我们可以从中推导出旋转变换的公式：。

那么翻译就简单多了，相当于加了一个向量(c，d)。我们通常用 $2 times 3$ 来实现变换矩阵函数。

表示仿射变换的矩阵。 $A = begin{bmatrix} a_{00} & a_{01} \ a_{10} & a_{11} end{bmatrix}_{2 times 2} B = begin{bmatrix} b_{00} \ b_{10} end{bmatrix}_{2 times 1} M = begin{bmatrix} A & B end{bmatrix} =begin{bmatrix} a_{00} & a_{01} & b_{00} \ a_{10} & a_{11} & b_{10}end{bmatrix}_{2 times 3}$

其中a是旋转缩放变换，b是平移变换。结果t满意： $T = A cdot begin{bmatrix}x \ yend{bmatrix} + B$ 。

或者 $T = M cdot [x, y, 1]^{T}$

即： $T = begin{bmatrix} a_{00}x + a_{01}y + b_{00} \ a_{10}x + a_{11}y + b_{10} end{bmatrix}$ 。

复制的代码如下： VAR GetRotationArray 2D=Function(_ angle，_ _ x，_ _ y){ VAR SIN=math . SIN(_ angle)| | 0，COS=math . COS(_ angle)| | 1，X=_ _ x | | 0。返回[cos，-sin，-x，sin，cos，-y]；};所以我们得到一个仿射变换矩阵。当然，这个实现本身也有一些问题，因为原点固定在左上角。仿射变换实现复制代码如下： var warp仿射=function(_ src，_ _ rotary，_ _ dst){(_ _ src _ _ rotary)| | error(自变量。被调用者，is _ undefined _ or _ null/* { line } */)；if(_ src . type _ _ src . type==' CV_RGBA '){ var height=_ _ src . row，width=__src.col，dst=__dst || new Mat(height，width，CV _ RGBA)，sData=new uint 32 array(_ src . buffer)，dData=new uint 32 array(dst . buffer)；var i，j，xs，ys，x，y，nowPixfor(j=0，now pix=0；j身高；j){ xs=_ _ rotArray[1]* j _ _ rotArray[2]；ys=_ _ rotArray[4]* j _ _ rotArray[5]；for(I=0；I宽度；I，nowPix，xs=__rotArray[0]，ys=_ _ rotArray[3]){ if(xs 0 ys 0 xs width ys height){ y=ys | 0；x=xs | 0；dData[now pix]=sData[y * width x]；} else { dData[now pix]=4278190080；//Black } } } } else { error(arguments . caller，UNSPORT _ DATA _ TYPE/* { line } */)；}返回dst};该函数首先将矩阵数据转换为32位格式，操纵每个元素相当于操纵每个像素。然后遍历所有元素，并为相应的点赋值。效果
